Chape d'attelage remorque avec axe 28mm pour tracteur

Une chape large pour atteler une remorque au tracteur

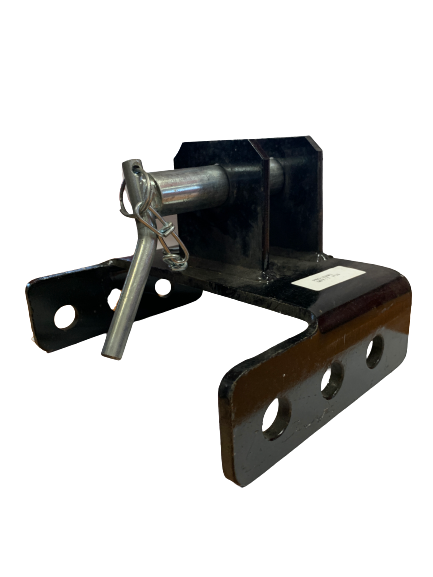

Cette chape d’attelage permet de relier un tracteur ou un micro-tracteur à une remorque, une benne ou un autre matériel tracté équipé d’un anneau compatible.

Avec une largeur intérieure de 205 mm, elle offre une ouverture nettement supérieure à celle des petites chapes compactes pour micro-tracteur. Elle convient ainsi aux anneaux plus larges, sous réserve de contrôler leur épaisseur, leur diamètre intérieur et leur liberté de mouvement.

Trois positions de réglage en hauteur

La chape dispose de trois positions permettant d’installer l’axe à différentes hauteurs. Les positions sont espacées de 50 mm.

Ce réglage permet de rapprocher la hauteur d’attelage du niveau de l’anneau de la remorque. Un attelage correctement positionné contribue à maintenir la remorque plus horizontale et limite les contraintes provoquées par une différence de hauteur excessive.

Le réglage doit être effectué lorsque l’ensemble est immobilisé. L’axe doit traverser entièrement les deux côtés de la chape et être verrouillé avec sa goupille avant tout déplacement.

Axe à poignée avec goupille et chaînette

La chape est livrée avec un axe à poignée, une goupille et une chaînette de sécurité. La poignée facilite la manipulation de l’axe tandis que la chaînette permet de conserver la goupille avec l’attelage.

Le diamètre exact de l’axe doit être contrôlé avant la mise à jour définitive de cette fiche. Le résumé actuel indique 28 mm alors que l’ancienne description technique mentionne 32 mm.

Mesurez le diamètre de la partie cylindrique de l’axe avec un pied à coulisse. Cette valeur doit ensuite être comparée au diamètre intérieur de l’anneau de la remorque.

Compatibilité avec les tracteurs et micro-tracteurs

Cette chape peut être installée sur différents tracteurs et micro-tracteurs lorsque les dimensions et les fixations arrière correspondent. Sa largeur importante la destine principalement aux montages nécessitant davantage d’espace qu’une chape compacte.

La compatibilité ne peut pas être déterminée uniquement à partir de la marque du tracteur. Avant de commander, vérifiez les entraxes, le diamètre des perçages, la largeur extérieure de la chape, la hauteur disponible et le mode de fixation prévu sur la machine.

Quelle différence avec les chapes compactes ?

Ce modèle doit être choisi lorsque la priorité porte sur la largeur intérieure et le réglage en hauteur. Son ouverture de 205 mm et ses trois positions conviennent mieux aux remorques et bennes équipées d’un anneau relativement large.

Pour un micro-tracteur équipé d’un anneau compact compatible avec un axe de 28 mm, la chape d’attelage simple avec axe Ø22 mm constitue une solution moins encombrante.

Si vous devez aussi utiliser une remorque équipée d’une tête standard, choisissez une chape mixte avec boule Ø50 mm.

Vérifications avant la commande

Mesurez le diamètre intérieur et la largeur extérieure de l’anneau de la remorque. L’anneau doit entrer entre les deux côtés de la chape et conserver suffisamment de jeu pour suivre les changements de direction et de pente.

Contrôlez également la hauteur d’attelage recherchée, les fixations du tracteur et la place disponible autour de la prise de force, des bras de relevage et des roues.

Sécurité et capacité de remorquage

La capacité de remorquage ne peut pas être déterminée à partir de la chape seule. Elle dépend également du tracteur, de la résistance du support, de la remorque, de la charge verticale, de la pente et des capacités de freinage.

Inspectez régulièrement la chape, l’axe, la goupille, la chaînette et les fixations. N’utilisez pas l’attelage si une pièce présente une fissure, une déformation, une usure importante ou un jeu anormal.

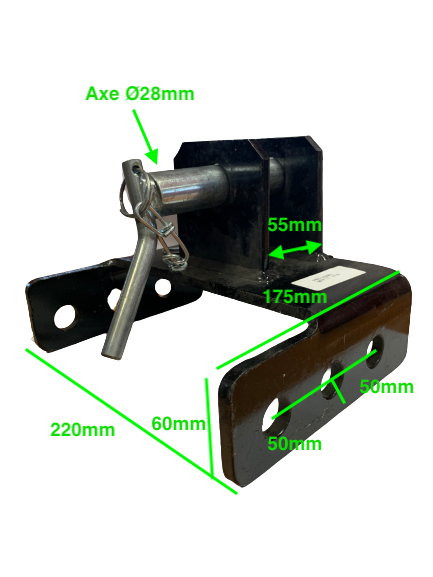

Caractéristiques techniques

- Type de produit : chape d’attelage remorque réglable en hauteur

- Utilisation : remorque, benne et matériel tracté à anneau

- Nombre de positions en hauteur : 3

- Écart entre les positions : 50 mm

- Plage totale de réglage : 100 mm

- Largeur intérieure : 205 mm

- Diamètre de l’axe : 28 mm

- Type d’axe : axe à poignée avec goupille et chaînette

- Matière de la chape : acier trempé

- Poids : 8 kg

- Capacité maximale de remorquage : 3000 kg, dans la limite autorisée par le constructeur du tracteur

- Éléments fournis : chape, axe à poignée, goupille et chaînette

Garantie 2 ans
