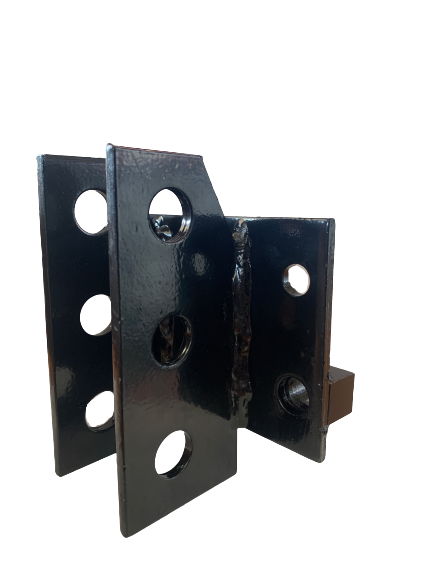

Chape de barre de poussée Yanmar YM pour axe Ø20 mm

Chape de barre de poussée pour micro-tracteur Yanmar YM

Cette chape de barre de poussée pour Yanmar série YM permet de relier le micro-tracteur à la barre de troisième point. Installée à l’arrière du tracteur, elle constitue le point de fixation supérieur de l’attelage trois points et participe au maintien de l’outil porté.

Elle convient pour remplacer une chape d’origine cassée, déformée, usée ou présentant un jeu excessif. Ses différents perçages permettent d’adapter la position de fixation en fonction de la configuration du micro-tracteur.

Compatibilité avec les micro-tracteurs Yanmar série YM

Cette chape est principalement conçue pour les micro-tracteurs Yanmar de la série YM. Elle se monte notamment sur les modèles suivants :

- Yanmar YM1300

- Yanmar YM1301

- Yanmar YM1401

- Yanmar YM1500

- Yanmar YM1510

Cette liste est indicative et non exhaustive. La chape peut également convenir à d’autres modèles Yanmar ou à certains micro-tracteurs d’autres marques lorsque les dimensions et les perçages correspondent.

Montage avec plusieurs trous de fixation

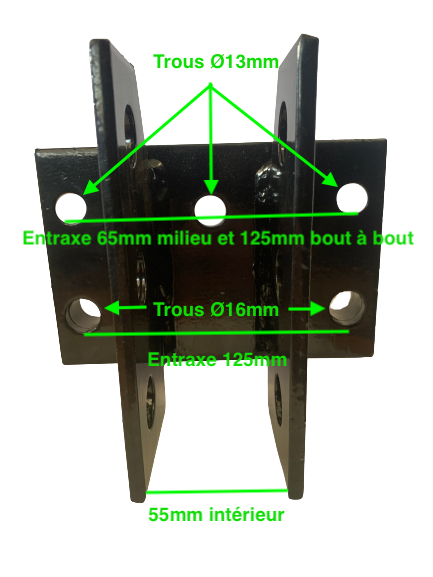

La chape possède trois trous de fixation supérieurs de 13 mm de diamètre et deux trous inférieurs de 16 mm de diamètre. Cette disposition offre plusieurs possibilités de montage selon la configuration du support présent sur le tracteur.

Une barre de renfort est placée au niveau des perçages inférieurs. Elle consolide cette zone particulièrement sollicitée lorsque la barre de poussée transmet les efforts entre le tracteur et l’outil porté.

La distance mesurée de bout à bout est de 125 mm et l’entraxe central est de 65 mm. La largeur intérieure de la chape est de 55 mm.

Compatible avec une barre de poussée de catégorie 1

Cette chape est prévue pour recevoir une barre de poussée de catégorie 1 équipée d’un axe dont le diamètre ne dépasse pas 20 mm.

Elle permet de raccorder le troisième point utilisé avec de nombreux outils agricoles, comme un rotavator, un gyrobroyeur, une bennette, une tondeuse de finition, un broyeur à fléaux ou un autre matériel porté compatible avec le micro-tracteur.

La catégorie d’attelage ne suffit cependant pas à garantir le montage de la chape sur le tracteur. Les dimensions du support, les entraxes et les diamètres de perçage doivent également correspondre.

Dimensions à contrôler avant la commande

Avant de commander, comparez la chape avec la pièce d’origine ou mesurez directement le support du micro-tracteur. Contrôlez notamment la largeur intérieure de 55 mm, les perçages supérieurs Ø13 mm, les perçages inférieurs Ø16 mm et le passage d’axe maximal Ø20 mm.

Cette vérification est indispensable lorsque la chape doit être montée sur un modèle Yanmar qui ne figure pas dans la liste ou sur un micro-tracteur d’une autre marque.

Conseils de montage et de sécurité

Effectuez le montage sur un sol stable, moteur arrêté et relevage complètement abaissé. Utilisez des vis ou des axes correspondant exactement aux diamètres des perçages et sécurisez l’axe de la barre de poussée avec une goupille adaptée.

Après l’installation, vérifiez le serrage des fixations et l’absence de jeu anormal. Contrôlez régulièrement l’état de la chape, de la barre de renfort, des axes et des goupilles, notamment après un travail intensif ou sur un terrain irrégulier.

Caractéristiques de la chape Yanmar YM

- Type de pièce : chape de barre de poussée

- Fonction : fixation supérieure du troisième point

- Compatibilité principale : micro-tracteurs Yanmar série YM

- Modèles indicatifs : YM1300, YM1301, YM1401, YM1500 et YM1510

- Catégorie d’attelage compatible : catégorie 1

- Nombre de trous supérieurs : 3

- Diamètre des trous supérieurs : 13 mm

- Nombre de trous inférieurs : 2

- Diamètre des trous inférieurs : 16 mm

- Distance de bout à bout : 125 mm

- Entraxe central : 65 mm

- Largeur intérieure : 55 mm

- Diamètre maximal de l’axe de barre de poussée : 20 mm

- Renfort : barre de renfort au niveau des perçages inférieurs
