Chape d’attelage simple avec axe Ø22 mm pour micro-tracteur

Une chape simple pour attelage à anneau

Cette chape d’attelage simple permet de relier un micro-tracteur à une remorque, une petite benne ou un matériel tracté équipé d’un anneau compatible avec son axe de 22 mm.

Contrairement aux chapes mixtes, ce modèle ne possède pas de boule de 50 mm. Il est destiné à l’utilisateur qui emploie principalement un attelage à anneau et qui ne souhaite pas ajouter un système de remorquage dont il n’a pas l’utilité.

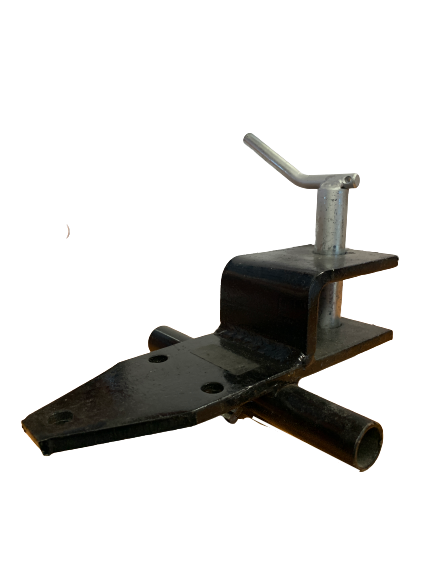

Axe à poignée Ø22 mm fourni

La chape est livrée avec un axe à poignée de 22 mm de diamètre. La poignée facilite la mise en place et le retrait de l’axe lors de l’accouplement de la remorque.

L’axe est fabriqué en acier bichromaté et maintenu par une goupille. Avant chaque déplacement, vérifiez que l’axe traverse complètement les deux côtés de la chape et que la goupille est correctement positionnée.

L’ouverture intérieure de 50 mm permet de recevoir un anneau d’attelage compatible. L’anneau doit conserver suffisamment de liberté pour suivre les mouvements de la remorque sans se bloquer contre les parois de la chape.

Tube Ø22,5 mm pour barre d’attelage

La chape possède également un tube de 22,5 mm de diamètre permettant son association avec une barre d’attelage compatible. Cette particularité facilite son intégration dans un kit d’attelage de micro-tracteur.

La barre d’attelage et la boulonnerie de montage ne doivent être considérées comme incluses que si cela est expressément indiqué dans le contenu du colis.

Fixation sous le pont du micro-tracteur

La chape se reprend sous le pont arrière du micro-tracteur à l’aide de ses trois trous de fixation. Les deux entraxes disponibles sont de 60 et 80 mm.

Sa longueur totale est de 280 mm et sa hauteur totale de 170 mm. Ces dimensions correspondent à un montage compact, avec un porte-à-faux plus limité que celui d’une chape coulissante.

Cette chape peut convenir à différents micro-tracteurs Kubota, Iseki, Yanmar, Mitsubishi et autres marques lorsque leurs fixations correspondent. La compatibilité doit toujours être contrôlée à partir des dimensions réelles de la machine et non uniquement à partir de sa marque.

Comment choisir entre les différentes chapes ?

Cette chape simple est recommandée pour tracter un matériel équipé d’un anneau compatible avec un axe de 22 mm.

Si vous devez également utiliser une remorque équipée d’une tête standard, choisissez la chape d’attelage mixte fixe avec boule Ø50 mm.

Lorsque la profondeur de l’attelage doit être adaptée à l’encombrement du tracteur ou de la remorque, privilégiez la chape d’attelage mixte coulissante de 350 à 450 mm.

Vérifications avant la commande

Mesurez le diamètre intérieur de l’anneau de la remorque, sa largeur extérieure, les entraxes de fixation du micro-tracteur et le diamètre des perçages. Vérifiez également la place disponible sous le pont arrière.

Une fois montée, la chape ne doit pas gêner les bras de relevage, les roues, la prise de force ou les autres éléments mobiles du micro-tracteur.

Précautions d’utilisation

La capacité de remorquage dépend du micro-tracteur, de la résistance de ses points de fixation, du poids de la remorque, de la charge verticale et des capacités de freinage de l’ensemble.

Contrôlez régulièrement l’état de la chape, de l’axe, de la goupille et des fixations. N’utilisez pas une pièce présentant une fissure, une déformation, une usure importante ou un jeu anormal.

Caractéristiques techniques

- Type de produit : chape d’attelage simple fixe

- Utilisation : remorque, petite benne et matériel tracté à anneau

- Diamètre de l’axe d’attelage : 22 mm

- Type d’axe : axe à poignée

- Matière de l’axe : acier bichromaté

- Diamètre du tube pour barre d’attelage : 22,5 mm

- Nombre de trous de fixation : 3

- Entraxes de fixation : 60 et 80 mm

- Longueur totale : 280 mm

- Hauteur totale : 170 mm

- Hauteur intérieure de l’attelage : 50 mm

- Matière de la chape : acier trempé

- Poids : 7 kg

- Capacité maximale de remorquage : 3000 kg, dans la limite autorisée par le constructeur du micro-tracteur

- Éléments fournis : chape, axe à poignée Ø22 mm et goupille

Garantie 2 ans !
