Chape de barre de poussée catégorie 1 pour Kubota B1200 à B1600

Chape de fixation du troisième point pour micro-tracteur Kubota

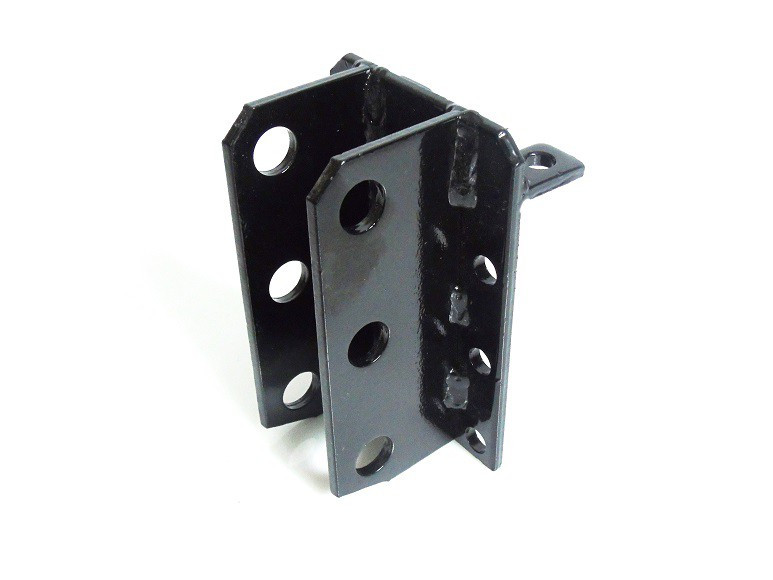

Cette chape renforcée permet de créer le point de fixation supérieur de l’attelage trois points sur plusieurs micro-tracteurs Kubota de série B. Elle reçoit la barre de poussée, également appelée troisième point, reliant le tracteur à l’outil agricole.

La pièce convient particulièrement au remplacement d’une chape d’origine absente, déformée, fissurée ou présentant une usure importante au niveau des perçages.

Cette chape ne doit pas être confondue avec une chape d’attelage pour remorque. Elle est destinée exclusivement à la fixation de la barre de poussée du relevage trois points.

Une chape conçue pour les Kubota B1200 à B1600

Cette version est principalement destinée aux micro-tracteurs Kubota suivants :

- Kubota B1200

- Kubota B1400

- Kubota B1402

- Kubota B1500

- Kubota B1502

- Kubota B1600

Elle peut également convenir à d’autres modèles ou marques de micro-tracteurs lorsque les dimensions, les entraxes et les diamètres de perçage correspondent exactement.

La liste des modèles est donnée à titre indicatif. Plusieurs montages peuvent exister selon l’année, la version du tracteur ou les modifications réalisées par un précédent propriétaire.

Plusieurs positions pour régler la barre de poussée

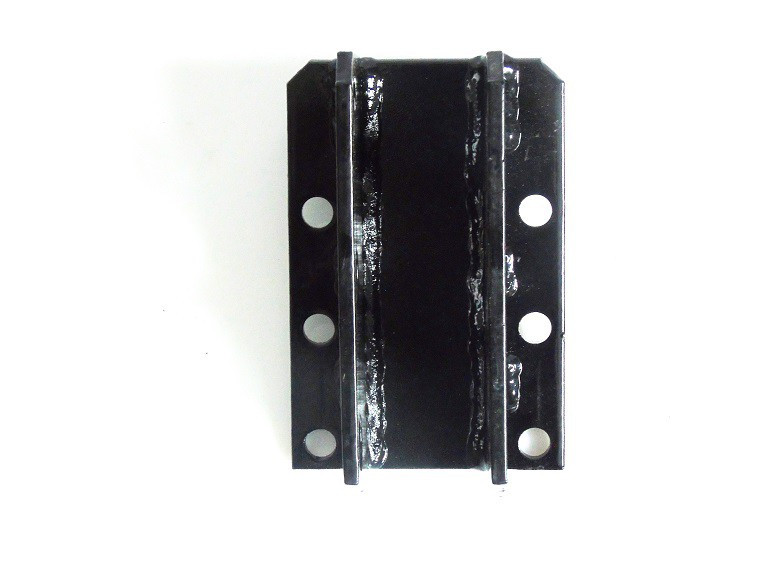

Les deux côtés de la chape possèdent chacun trois trous inférieurs de diamètre 12 mm, soit un total de six perçages. Cette disposition offre plusieurs hauteurs de fixation pour adapter la position de la barre de poussée à la géométrie du tracteur et de l’outil.

L’entraxe vertical de 45 mm entre les trous permet de modifier la hauteur du point d’ancrage. Le réglage choisi peut influencer l’inclinaison de l’outil, sa plage de mouvement et son comportement lors de la montée ou de la descente du relevage.

La position doit toujours être sélectionnée selon le montage d’origine du tracteur et les préconisations du fabricant de l’outil.

Dimensions et perçages de la chape Kubota

- Type de pièce : chape de fixation pour barre de poussée

- Catégorie d’attelage : catégorie 1

- Entraxe supérieur : 85 mm

- Perçages supérieurs : 2 trous de diamètre 10 mm

- Entraxe inférieur : 85 mm

- Perçages inférieurs : 6 trous de diamètre 12 mm

- Entraxe vertical entre chaque trou latéral : 45 mm

- Diamètre maximal de l’axe de barre de poussée : 20 mm

- Nombre de hauteurs de fixation disponibles : 3

- Matériau : acier renforcé

- Montage : fixation à l’arrière du micro-tracteur

- Fonction : liaison entre le tracteur et la barre de poussée du relevage trois points

Vérifiez les dimensions avant de commander

La compatibilité ne doit jamais être déterminée uniquement à partir de la marque ou du modèle du tracteur. Avant de commander, comparez les dimensions de cette chape avec le montage actuellement présent sur votre micro-tracteur.

- Vérifiez l’entraxe de 85 mm entre les fixations.

- Contrôlez les deux perçages supérieurs de diamètre 10 mm.

- Vérifiez les six perçages inférieurs de diamètre 12 mm.

- Contrôlez l’entraxe vertical de 45 mm entre les différentes positions.

- Vérifiez que l’axe de la barre de poussée ne dépasse pas 20 mm de diamètre.

- Contrôlez l’espace disponible autour du pont arrière et du relevage.

En cas de doute, transmettez à LIDERAGRI une photographie du montage ainsi que les entraxes et diamètres mesurés sur le tracteur.

Une chape différente pour les autres Kubota série B

Cette version ne doit pas être confondue avec notre autre chape destinée notamment aux Kubota B4000, B4200, B5000, B5001, B6000, B6001, B7000, B7001 et B7100.

Pour ces modèles, consultez la chape de barre de poussée trois positions pour Kubota B5000, B6000 et B7000.

Compatible avec de nombreux outils trois points

Une fois correctement installée et associée à une barre de poussée adaptée, cette chape permet d’utiliser différents équipements agricoles :

- Tondo-broyeur

- Gyrobroyeur

- Rotovator ou fraise rotative

- Bennette trois points

- Broyeur de branches

- Lame niveleuse

- Cultivateur

- Herse

- Autres outils trois points de catégorie compatible

Conseils de montage et de sécurité

La chape doit être fixée avec une boulonnerie de classe, de diamètre et de longueur adaptés au montage d’origine. Tous les boulons doivent être correctement serrés avant l’attelage d’un outil.

Utilisez un axe correspondant au diamètre des trous de la chape et de la rotule de la barre de poussée. L’axe doit être immobilisé avec une goupille adaptée.
