Chape de barre de poussée pour Mitsubishi D1550

Chape de barre de poussée pour micro-tracteur Mitsubishi D1550

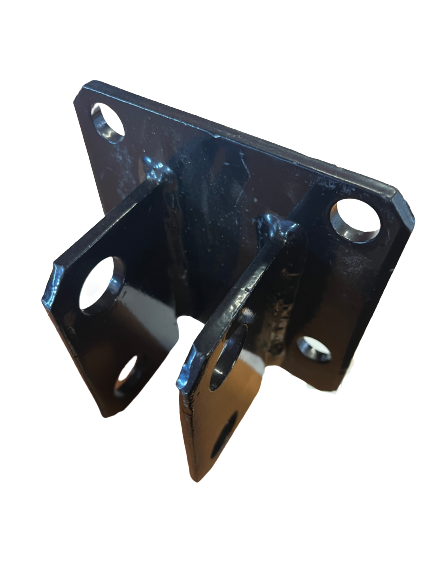

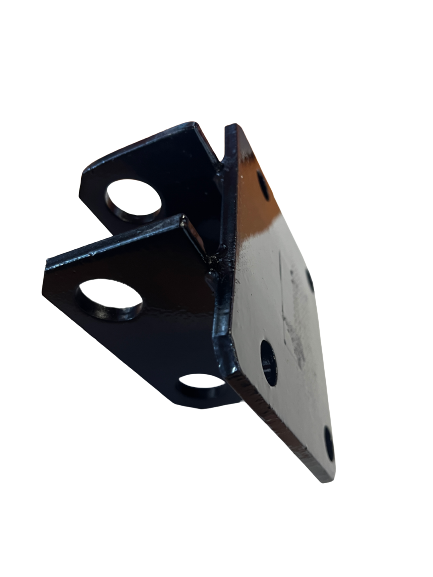

Cette chape de barre de poussée pour Mitsubishi D1550 permet de raccorder la barre de troisième point à l’arrière du micro-tracteur. Elle constitue le point de fixation supérieur de l’attelage trois points et participe au maintien de l’outil porté.

Elle convient pour remplacer une chape d’origine cassée, déformée, usée ou présentant un jeu trop important. Sa forme et ses perçages correspondent notamment au montage du micro-tracteur Mitsubishi D1550.

Une chape spécialement adaptée au Mitsubishi D1550

Cette chape est principalement destinée au micro-tracteur Mitsubishi D1550. Elle peut éventuellement être installée sur d’autres modèles Mitsubishi ou sur des micro-tracteurs d’autres marques lorsque l’ensemble des dimensions et des perçages correspond.

La marque et le modèle du tracteur ne suffisent pas toujours à garantir la compatibilité d’une pièce d’attelage ancienne. Il est donc recommandé de comparer les huit cotes indiquées sur le schéma avec la chape d’origine ou avec le support présent sur le tracteur.

Dimensions de la chape Mitsubishi D1550

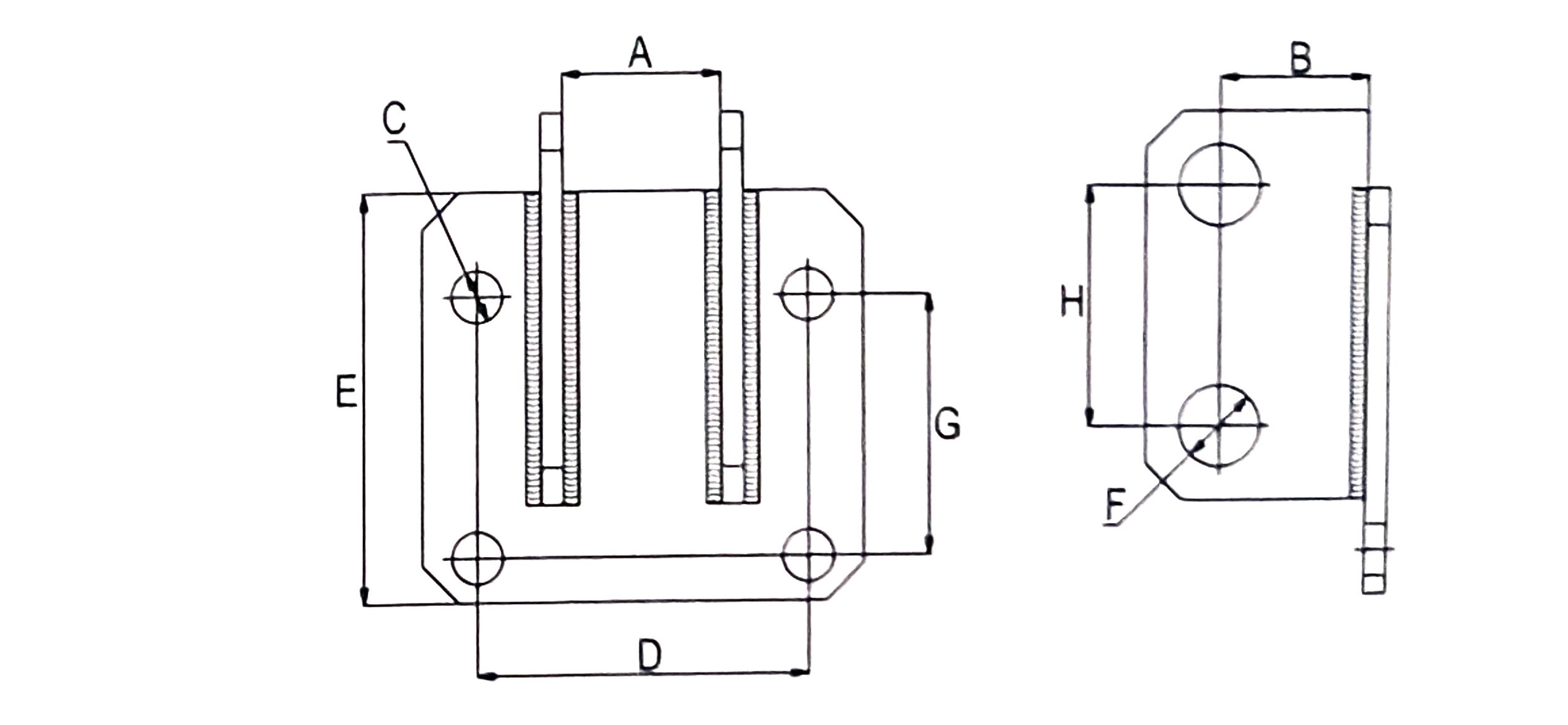

Les dimensions de cette chape sont identifiées par les lettres A à H sur le plan présent dans les photographies du produit :

- Cote A : 43 mm

- Cote B : 40 mm

- Cote C : 14 mm

- Cote D : 90 mm

- Cote E : 110 mm

- Cote F : 22 mm

- Cote G : 70 mm

- Cote H : 65 mm

Pour éviter toute erreur de commande, chaque mesure doit être comparée avec le schéma. Une cote isolée ne permet pas de confirmer la compatibilité de la chape.

Fixation de la barre de troisième point

Une fois installée à l’arrière du tracteur, la chape reçoit la barre de poussée reliant le tracteur à l’outil porté. Cette barre permet notamment de maintenir l’outil et d’en régler l’inclinaison.

Le montage peut être utilisé avec différents matériels trois points compatibles avec le micro-tracteur, comme un rotavator, un gyrobroyeur, une bennette, un broyeur à fléaux, une tondeuse de finition ou un autre outil agricole porté.

À ne pas confondre avec la chape Mitsubishi D1500

Les chapes destinées aux Mitsubishi D1550 et D1500 sont visuellement proches, mais leurs dimensions sont différentes. Cette version D1550 porte la référence TB06.

Pour un micro-tracteur Mitsubishi D1500, consultez notre chape de barre de poussée Mitsubishi D1500, portant la référence TB05.

Conseils de montage et de sécurité

Effectuez le montage sur une surface stable, moteur arrêté et relevage complètement abaissé. Utilisez uniquement des axes, vis et goupilles correspondant aux diamètres des perçages.

Après l’installation, vérifiez le serrage des fixations et l’absence de jeu anormal. Contrôlez régulièrement l’état de la chape et de ses axes, en particulier après un travail intensif ou l’utilisation d’un outil lourd.

Caractéristiques de la chape Mitsubishi D1550

- Type de pièce : chape de barre de poussée

- Fonction : fixation supérieure du troisième point

- Compatibilité principale : micro-tracteur Mitsubishi D1550

- Compatibilité complémentaire : selon les dimensions et les perçages du tracteur

- Cote A : 43 mm

- Cote B : 40 mm

- Cote C : 14 mm

- Cote D : 90 mm

- Cote E : 110 mm

- Cote F : 22 mm

- Cote G : 70 mm

- Cote H : 65 mm
