Chandelle de relevage réglable 450 à 650 mm

Chandelle de relevage réglable longue pour tracteur

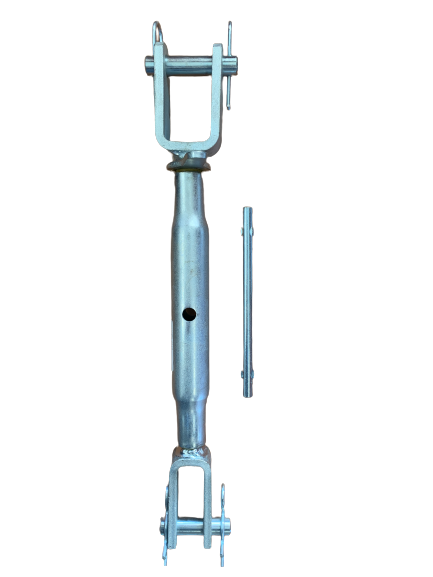

Cette chandelle de relevage latérale réglable relie le mécanisme de relevage du tracteur à l’un de ses bras inférieurs. Elle transmet le mouvement de levage et permet de modifier la hauteur d’un côté de l’attelage afin de mettre l’outil à niveau ou de lui donner une inclinaison adaptée au travail à réaliser.

Deux longueurs réglables disponibles

Deux déclinaisons sont proposées : une première avec un entraxe réglable de 450 à 600 mm et une seconde de 500 à 650 mm. Chaque modèle offre ainsi une plage de réglage de 150 mm.

Ces longueurs sont destinées aux montages nécessitant une chandelle sensiblement plus longue que le modèle compact de 280 à 400 mm. Les dimensions sont mesurées d’axe à axe, au centre des deux fixations.

Réglage manuel avec tige de force incluse

La longueur se règle en faisant tourner le corps fileté central à l’aide de la tige de force fournie. Le réglage doit toujours être réalisé avec l’outil posé au sol et sans charge sur la chandelle. Une fois la longueur obtenue, vérifiez que les parties filetées restent suffisamment engagées et qu’aucun élément n’arrive en butée pendant le fonctionnement du relevage.

Deux chapes avec axes Ø 18 mm

La chandelle possède une fixation à chape à chacune de ses extrémités. La partie basse présente un écartement intérieur de 27 mm et la partie haute un écartement intérieur de 42 mm. Les deux fixations utilisent des axes de 18 mm de diamètre.

La chandelle est livrée graissée avec sa tige de force, deux axes de fixation et quatre goupilles de retenue.

Compatibilité à vérifier avant la commande

Avant de choisir votre déclinaison, mesurez l’entraxe minimal et maximal nécessaire sur votre tracteur. Contrôlez également le diamètre des axes, la largeur intérieure de chaque chape et l’orientation des parties haute et basse. La marque ou la catégorie de l’attelage ne suffit pas à garantir la compatibilité.

Pour un montage plus compact, découvrez notre chandelle réglable de 280 à 400 mm avec axes Ø 14 mm. Si votre relevage nécessite une fixation inférieure à rotule, consultez plutôt notre chandelle réglable à chape et rotule Ø 22,5 mm.

Caractéristiques techniques

- Type : chandelle de relevage latérale réglable à double chape

- Applications : tracteur et micro-tracteur compatibles

- Déclinaison 1 : entraxe réglable de 450 à 600 mm

- Déclinaison 2 : entraxe réglable de 500 à 650 mm

- Plage de réglage : 150 mm pour chaque déclinaison

- Diamètre des axes : 18 mm

- Écartement intérieur de la chape basse : 27 mm

- Écartement intérieur de la chape haute : 42 mm

- Diamètre du filetage : 27 mm

- Pas du filetage : 3.0 mm

- Matériau : Acier

- Nombre d’axes fournis : 2

- Nombre de goupilles fournies : 4

- Tige de force : incluse

- Lubrification à la livraison : chandelle livrée graissée

- Charge maximale admissible :  600kg par chandelle

- Poids : 3,5kg
