Chandelle de relevage chape et rotule Ø 22,5 mm

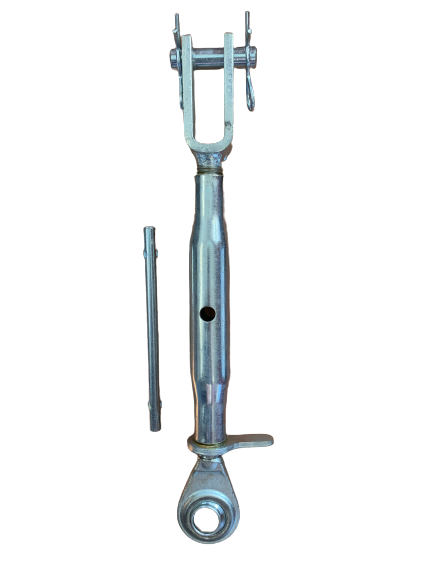

Chandelle de relevage réglable avec chape et rotule

Cette chandelle de relevage réglable est destinée aux tracteurs et micro-tracteurs dont le montage nécessite une fixation à chape d’un côté et une fixation à rotule de l’autre. Elle relie le mécanisme de relevage au bras inférieur et transmet le mouvement nécessaire à la montée et à la descente de l’outil.

La rotule accompagne les mouvements angulaires du relevage, tandis que la chape assure une fixation directe par axe. Cette configuration est différente des chandelles à double chape et doit correspondre précisément au montage d’origine du tracteur.

Deux longueurs réglables disponibles

La chandelle est proposée en deux déclinaisons : une version avec entraxe réglable de 400 à 550 mm et une version de 420 à 580 mm. Les longueurs sont mesurées d’axe à axe, entre le centre de la fixation à chape et le centre de la rotule.

Le réglage de la longueur permet de mettre les deux bras inférieurs au même niveau ou de modifier légèrement l’inclinaison latérale de l’outil attelé.

Réglage manuel avec tige de force

La longueur se règle en faisant tourner le corps fileté central à l’aide de la tige de force fournie. Cette opération doit toujours être réalisée avec l’outil posé au sol et sans charge sur la chandelle.

Après le réglage, vérifiez que les parties filetées restent suffisamment engagées et que la chandelle dispose d’une liberté de mouvement suffisante pendant toute la course du relevage.

Chape Ø 18 mm et rotule Ø 22,5 mm

La partie à chape reçoit un axe de 18 mm de diamètre et présente un écartement intérieur de 26 mm. La fixation opposée est équipée d’une rotule dont le diamètre intérieur est de 22,5 mm.

La chandelle est fabriquée en acier zingué et livrée graissée avec sa tige de force, son axe de fixation et ses goupilles de retenue.

Comment choisir la bonne déclinaison ?

Avant de commander, mesurez l’entraxe minimal et maximal nécessaire sur votre tracteur. Contrôlez également le diamètre de l’axe de chape, son écartement intérieur, le diamètre de la rotule et sa largeur. Une longueur correcte ne suffit pas si les fixations ne correspondent pas.

Si votre tracteur utilise deux fixations à chape, choisissez plutôt notre chandelle de relevage réglable à double chape. Pour un montage plus compact avec axes Ø 14 mm, consultez notre chandelle réglable de 280 à 400 mm.

Caractéristiques techniques

- Type : chandelle de relevage réglable à chape et rotule

- Applications : tracteur et micro-tracteur compatibles

- Déclinaison 1 : entraxe réglable de 400 à 550 mm

- Plage de réglage de la déclinaison 1 : 150 mm

- Déclinaison 2 : entraxe réglable de 420 à 580 mm

- Plage de réglage de la déclinaison 2 : 160 mm

- Type de fixation côté chape : axe traversant

- Diamètre de l’axe de chape : 18 mm

- Écartement intérieur de la chape : 26 mm

- Nombre d’axes fournis : 1

- Nombre de goupilles fournies : 2

- Diamètre intérieur de la rotule : 22,5 mm

- Largeur de la rotule : 40 mm

- Diamètre extérieur de la rotule : 50 mm

- Diamètre du filetage : 27 mm

- Pas du filetage : 3.0 mm

- Matériau : acier

- Traitement de surface : zingage

- Tige de force : incluse

- Lubrification à la livraison : chandelle livrée graissée

- Charge maximale admissible : 600kg par chandelle

- Poids : 3,8kg
